數字壓力校驗儀
一、產品概述

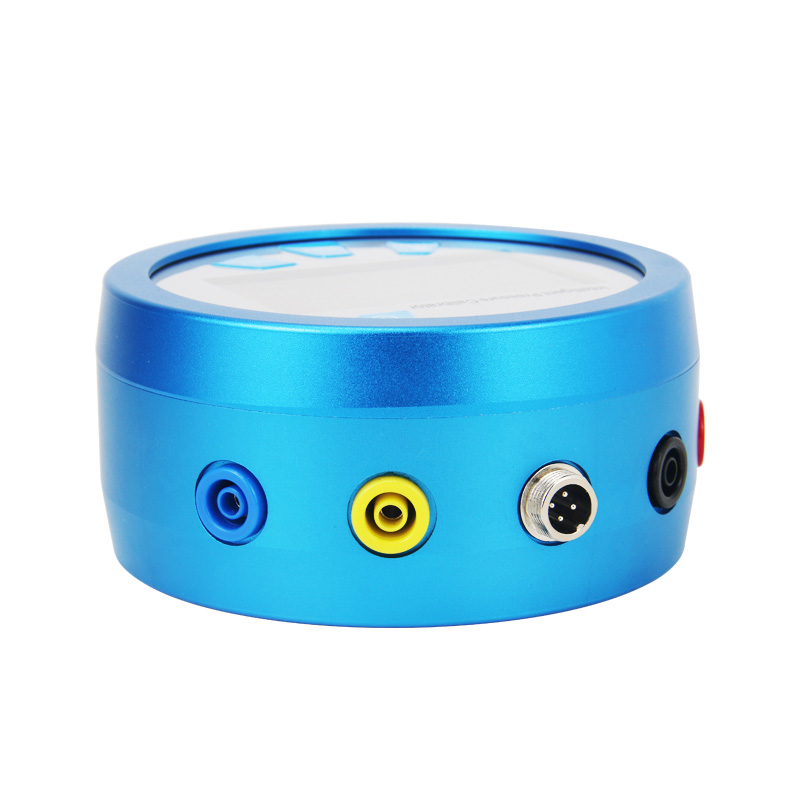

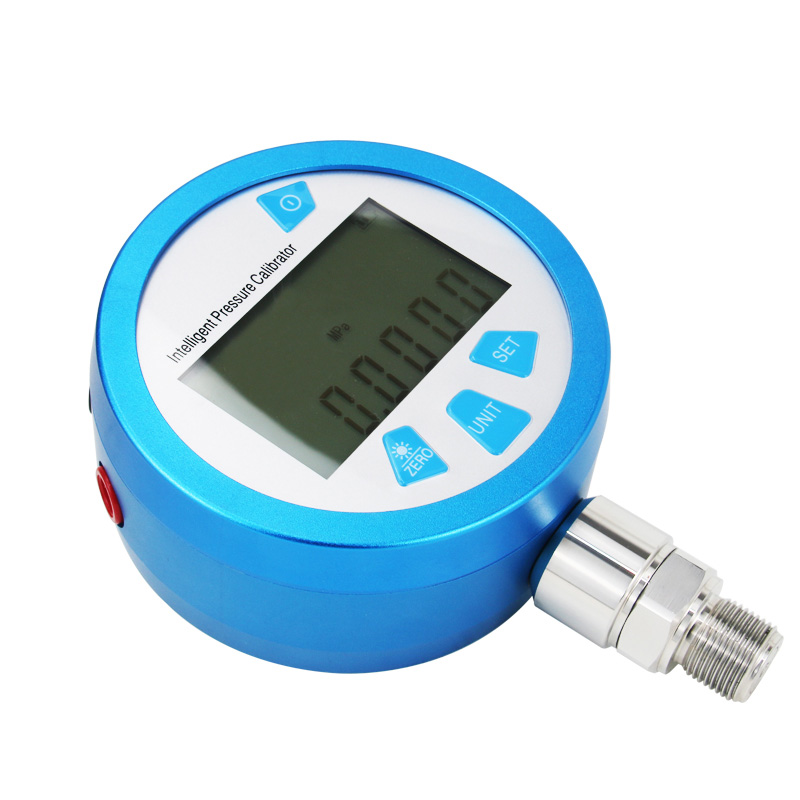

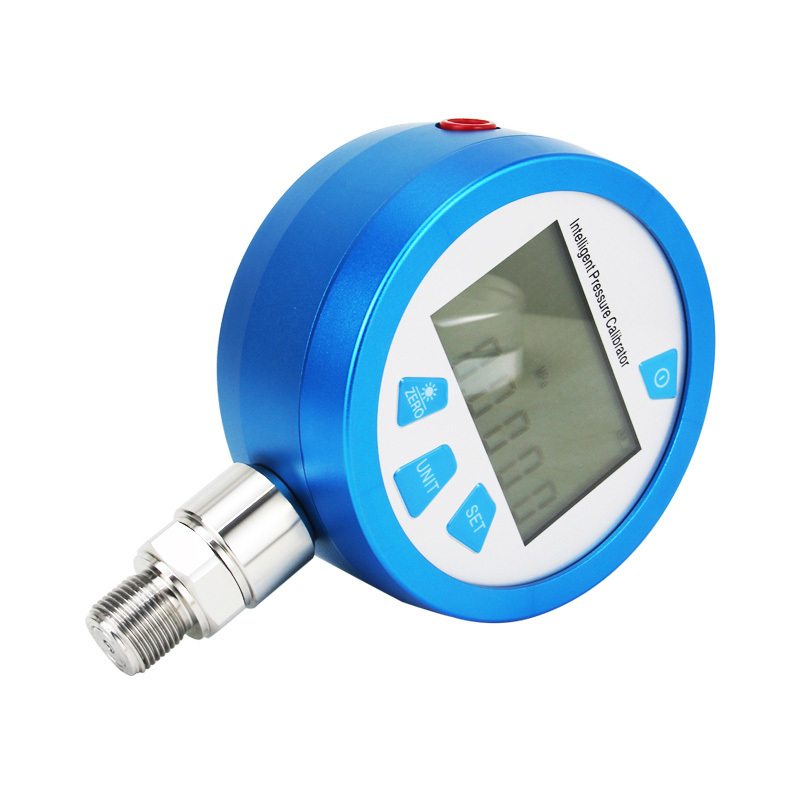

YK-120C 智能數字壓力校驗儀采用高精度低功耗大規模集成電路為核心器件,主要由高精度測量芯片、電池充電保護電路、傳感器和信號處理電路組成。該產品內置電流、電壓模塊、24V 電源模塊、可方便校準壓力變送器和其他壓力儀表。
二、產品優勢
高精度與可靠性：采用進口高精度芯體，經老化溫補，確保測量精準穩定。
多功能性:集壓力、電壓、電流、開關量測量及24V輸出多功能于一體。
自動校零補償：自動修正零點/溫度漂移，測量更準確穩定。
三、技術參數 ?
量程：-100kPa~100MPa （范圍內選擇）
壓力型式：絕壓 表壓 密封表壓 ?
壓力單位：MPa;bar;psi;kPa;Kgf/cm2;inHg;mmHg;inH2O ?
精度：0.05% 、0.02% ?
電流測量：0-24mA 精度 0.05% 0.02% ?
電壓測量：0-10V 精度 0.05% 0.02% ?
激勵電壓：直流 24V±2% ?
通訊方式：無通訊/RS485 通訊 ?
補償溫度：（0～50）℃ ?
相對濕度：＜95%； ?
大氣壓力：（86～106）kPa?
存儲溫度：（-20～70）℃。 ?
白色背光，5 位數字顯示，帶進度條顯示 ?
壓力連接：M20 × 1.5mm
1.2 倍過載
四、選型表
|
YK-120C智能數字壓力校驗儀 |
||||
|
代號 |
精度 |
|||
|
S1 |
0.02級 |
|
||
|
S2 |
0.05級 |
|||
|
|
代號 |
信號輸出 |
||
|
|
01 |
無輸出 |
|
|
|
|
02 |
RS485 |
|
|
|
|
03 |
HART |
|
|
|
|
04 |
HART+RS485 |
|
|
|
|
|
代號 |
壓力范圍 |
|
|
|
|
見表1 |
G表壓 ?A絕壓 |
|
|
|
|
|
代號 |
螺紋 |
|
|
|
|
M |
詳見選型表 |
|
示例：YK-120CS202G3M14 YK-120C?智能數字壓力校驗儀?精度 0.05級?輸出 RS485 量程 0-60kp?螺紋 M20*1.5mm |
||||
|
量 程 選 型 表 |
|||||||
|
代號 |
量程 |
代號 |
量程 |
代號 |
量程 |
代號 |
量程 |
|
1 |
10kPa |
2 |
40kPa |
3 |
60kPa |
4 |
100kPa |
|
5 |
160kPa |
6 |
200kPa |
7 |
250kPa |
8 |
400kPa |
|
9 |
600kPa |
10 |
1MPa |
11 |
1.6MPa |
12 |
2.5MPa |
|
13 |
4MPa |
14 |
6MPa |
15 |
10MPa |
16 |
16MPa |
|
17 |
25MPa |
18 |
40MPa |
19 |
60MPa |
20 |
100MPa |
|
21 |
±20kPa |
22 |
± 50kPa |
23 |
± 5kPa |
24 |
± 10kPa |
|
25 |
30kPa |
26 |
50kPa |
27 |
± 100kPa |
28 |
10kPa |
|
29 |
500kPa |
30 |
1MPa |
31 |
100kPa |
32 |
200kPa |
|
33 |
-20kPa-0 |
34 |
-50kPa-0 |
35 |
2MPa |
36 |
-10kPa-0 |
|
37 |
-100kPa-0 |
38 |
定制 (絕壓、表壓、大氣壓) |
|
|
|
|
|
備注：A 代表絕壓；無標注代表表壓； |
|||||||
|
螺 紋 連 接 方 式 |
|||||||
|
代號 |
連接方式 |
代號 |
連接方式 |
代號 |
連接方式 |
代號 |
連接方式 |
|
01 |
M6*1 |
02 |
M8*1 |
03 |
M8*1.25 |
04 |
M10*1 |
|
05 |
M10*1.5 |
06 |
M12*1 |
07 |
M12*1.25 |
08 |
M12*1.5 |
|
09 |
M14*1 |
10 |
M14*1.5 |
11 |
M16*1 |
12 |
M16*1.5 |
|
13 |
M18*1.5 |
14 |
M20*1.5 |
15 |
M27*2 |
16 |
G1/8 |
|
17 |
G1/4 |
18 |
G3/8 |
19 |
G1/2 |
20 |
G3/4 |
|
21 |
G1 |
22 |
1/8NPT |
23 |
1/4NPT |
24 |
3/8NPT |
|
25 |
1/2NPT |
26 |
3/4NPT |
27 |
R1/8 |
28 |
R1/4 |
|
29 |
R3/8 |
30 |
R1/2 |
31 |
ZG3/4 |
32 |
7/16UNF |
|
33 |
7/16UNF ( 內 ) |
34 |
G1/4 ( 內 ) |
35 |
卡箍 ( 50.5 ) |
36 |
KF16 |
|
37 |
法蘭 DN15 |
38 |
法蘭 DN20 |
39 |
法蘭 DN25 |
40 |
法蘭 DN32 |
|
41 |
法蘭 DN40 |
42 |
法蘭 DN50 |
43 |
法蘭 DN80 |
44 |
定制 |
|
備注：代號 35 以下需要單獨購買接口附件 |
|||||||
五、證書
